| 品牌宣球 | 型号Z73H-16C DN400 |
| 连接形式法兰 | 主体材料铸钢 |
| 公称通径400mm | 3C阀门类别工业 |
| 订货号35689 | 货号28569 |
| 适用介质水 | 密封形式硬密封型 |
| 标准*** | 外形大型 |
| 流动方向单向 | 驱动方式手动 |
| 零部件及配件阀体 | 用途截止 |
| 压力环境常压 | 工作温度常温 |
| 类型(通道位置)直通式 | 规格400 |
| 是否跨境货源否 |
展开

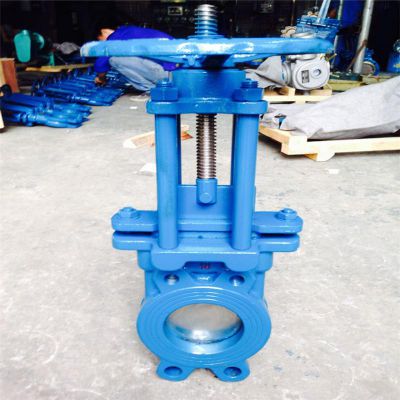

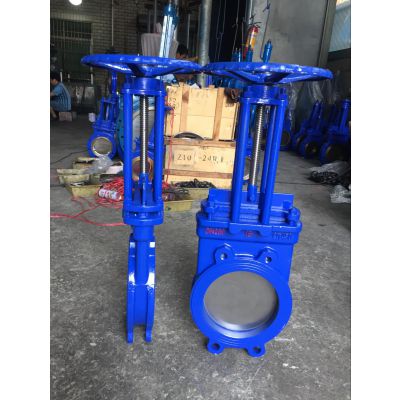

Z73H-16C DN400城市污水处理***刀型闸阀 液动***刀型闸阀潍坊阀门经销商
【手动刀型闸阀】概述：以上报价为阀门图纸价格 实际价格 电话议价 手动刀型闸阀简称刀闸阀，其在具备闸阀的所有功能下而又拥有与蝶阀一样的超短型结构而称为刀闸阀。闸板底端加工厂刀刃，用于浆料、粉粒料、纤维、渣水混合物等带有颗粒物流体，用于造纸、煤化工、工业排水、城市污水处理、飞灰处理、食品、矿山等要求较为苛刻的工况条件。
【手动刀型闸阀】技术参数：
名称：明杆平行式刚性单闸板；
型号：PZ73H、PZ73F、PZ73Y；
连接形式：对夹式连接；
驱动方式：手轮驱动；
公称压力：PN1.0～1.6MPa；
公称通径：DN50～1200mm；
适用温度：≤100℃；
适用介质：浆料、粉粒料、纤维、渣水混合物等带有颗粒物流体。
【手动刀型闸阀】：
超短型结构，节约成本，结构紧凑，外型美观，体积小，重量轻；
截断性能与密封性能；
安装空间要求低，拆卸维护方便；
闸板选用奥氏体不锈钢，防止由于闸板腐蚀引起的密封泻漏。
【手动刀型闸阀】主要零部件材料：
PZ73H PZ73F PZ73Y-手动刀型闸阀 主要零部件材料 | |||
型号 | PZ73H-10/16C | PZ73Y-10/16P | PZ73F-10/16P |
阀体 | 铸钢WCB | 不锈钢0Cr18Ni9 | 不锈钢ZG1Cr18Ni9Ti |
阀杆 | 不锈钢2Cr13 | 不锈钢0Cr18Ni9 | 奥氏体不锈钢1Cr18Ni9Ti |
密封面 | 铸钢WCB | 硬质合金钢 | 聚四氟乙烯PTFE |
填料 | V型聚四氟乙烯、柔性石墨 | ||
PZ73H、PZ73F、PZ73Y-手动刀型闸阀 PN1.0MPa 结构尺寸 | |||||||
DN | L | D | D1 | D2 | H | Z×M | Do |
50 | 43 | 160 | 125 | 100 | 285 | 4×M16 | 180 |
65 | 46 | 180 | 145 | 120 | 298 | 4×M16 | 180 |
80 | 46 | 195 | 160 | 135 | 315 | 4×M16 | 220 |
100 | 52 | 215 | 180 | 155 | 365 | 8×M16 | 220 |
125 | 56 | 245 | 210 | 185 | 400 | 8×M16 | 230 |
150 | 56 | 280 | 240 | 210 | 475 | 8×M20 | 280 |
200 | 60 | 335 | 295 | 265 | 540 | 8×M20 | 360 |
250 | 68 | 390 | 350 | 320 | 630 | 12×M20 | 360 |
300 | 78 | 440 | 400 | 368 | 780 | 12×M20 | 400 |
350 | 78 | 500 | 460 | 428 | 885 | 16×M20 | 400 |
400 | 102 | 565 | 515 | 482 | 990 | 16×M20 | 400 |
450 | 114 | 615 | 565 | 532 | 1100 | 20×M22 | 530 |
500 | 127 | 670 | 620 | 585 | 1200 | 23×M22 | 560 |
600 | 154 | 780 | 725 | 685 | 1450 | 23×M27 | 600 |
800 | 190 | 1010 | 950 | 898 | 2000 | 24×M30 | 680 |
PZ73H、PZ73F、PZ73Y-手动刀型闸阀 PN1.6MPa 结构尺寸 | |||||||
DN | L | D | D1 | D2 | H | Z×M | Do |
50 | 43 | 160 | 125 | 99 | 285 | 4×M16 | 180 |
65 | 46 | 185 | 145 | 120 | 295 | 4×M16 | 180 |
80 | 46 | 200 | 160 | 135 | 315 | 8×M16 | 220 |
100 | 52 | 220 | 180 | 155 | 365 | 8×M16 | 220 |
125 | 56 | 250 | 210 | 185 | 400 | 8×M16 | 230 |
150 | 56 | 285 | 240 | 210 | 475 | 8×M20 | 280 |
200 | 60 | 340 | 295 | 265 | 540 | 12×M20 | 360 |
250 | 68 | 405 | 355 | 310 | 630 | 12×M22 | 360 |
300 | 78 | 460 | 410 | 375 | 780 | 12×M22 | 400 |
350 | 78 | 520 | 470 | 435 | 885 | 16×M22 | 400 |
400 | 102 | 580 | 525 | 485 | 990 | 16×M27 | 400 |
450 | 114 | 640 | 585 | 545 | 1100 | 20×M27 | 530 |
500 | 127 | 715 | 650 | 609 | 1200 | 20×M30 | 530 |
600 | 154 | 840 | 770 | 720 | 1450 | 20×M36 | 600 |
800 | 190 | 1025 | 950 | 898 | 2000 | 24×M36 | 680 |
